Типичные размеры трубок из ПТФЭ
2025-11-14
Трубки из ПТФЭ выпускаются в чрезвычайно широком диапазоне размеров, но большинство поставщиков классифицируют их на три категории:
1, Трубки малого размера / капиллярные трубки из ПТФЭ
2, Трубки среднего размера / трубки из ПТФЭ
3, Трубки большого размера / толстостенные трубки из ПТФЭ
Ниже приведены типичные диапазоны внутреннего диаметра (ВД), наружного диаметра (НД) и толщины стенки (ТС).

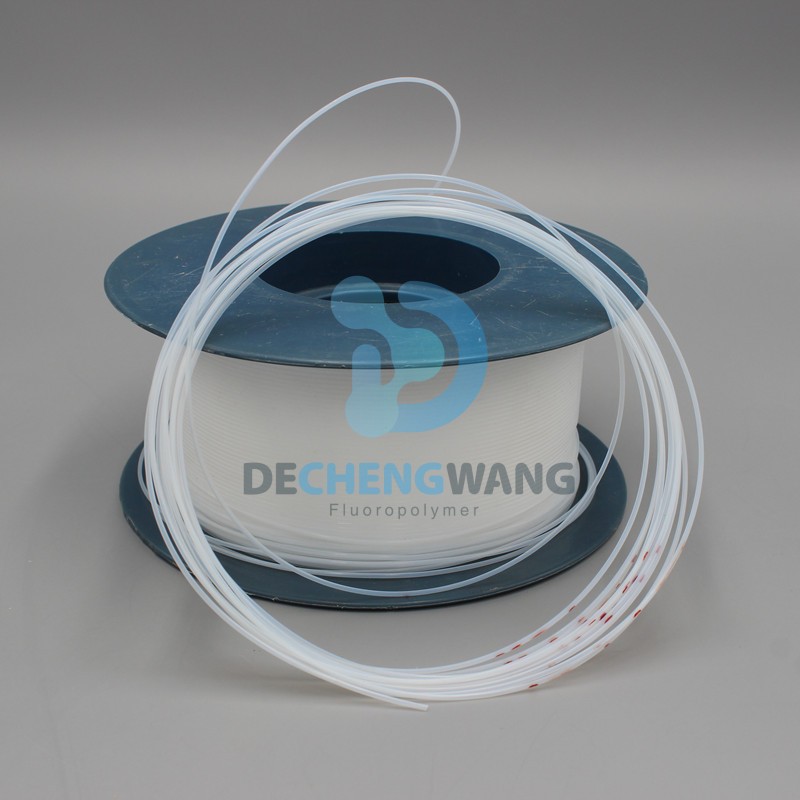

1) Малые капиллярные трубки из ПТФЭ
Используются в аналитических приборах, медицинских системах, микрофлюидике, пробоотборниках и лабораторном оборудовании.
Типичные размеры
Внутренний диаметр: 0,3–6 мм
Внешний диаметр: 1–8 мм
Толщина стенки: 0,2–1,5 мм
Наиболее распространённые размеры
1 × 2 мм
1,5 × 3 мм
2 × 3 мм
2 × 4 мм
3 × 4 мм
3 × 5 мм
Капиллярные трубки из ПТФЭ обычно изготавливаются методом экструзии из высокочистого первичного ПТФЭ.

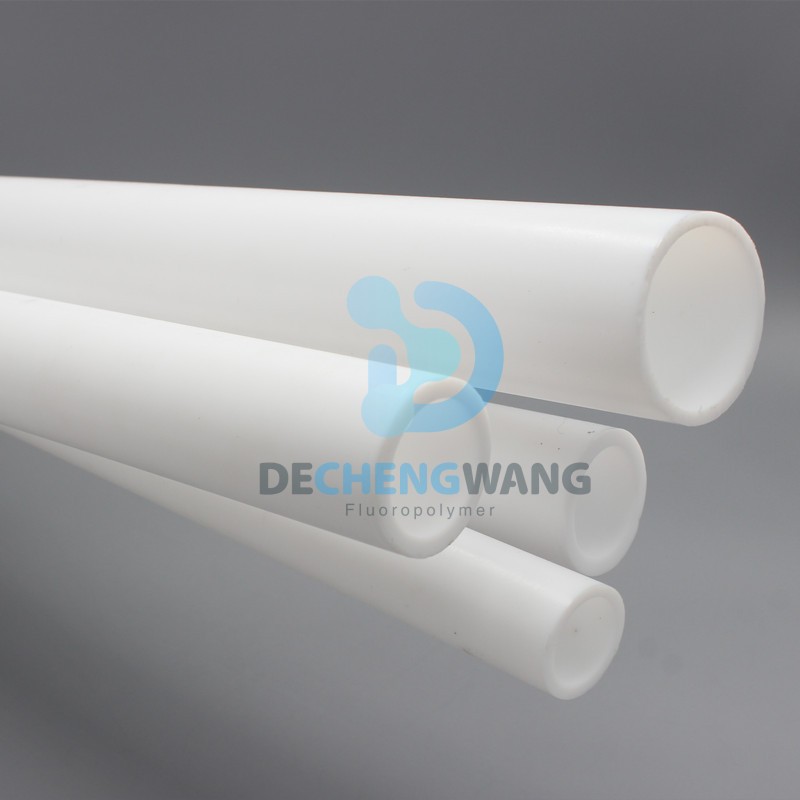

2) Трубки из ПТФЭ среднего размера (промышленный стандарт)
Используются для транспортировки химических веществ, изоляции проводов, изготовления механических втулок, компонентов насосов, датчиков и деталей компрессоров.
Типичные размеры
Внутренний диаметр: 6–50 мм
Внешний диаметр: 8–60 мм
Толщина стенки: 1–5 мм
Распространенные коммерческие размеры
6 × 8 мм
8 × 10 мм
10 × 12 мм
12 × 16 мм
16 × 19 мм
20 × 25 мм
25 × 30 мм
30 × 35 мм
40 × 45 мм
50 × 60 мм
Это наиболее широко используемый размерный диапазон для обработки труб из ПТФЭ и деталей из фторполимеров.

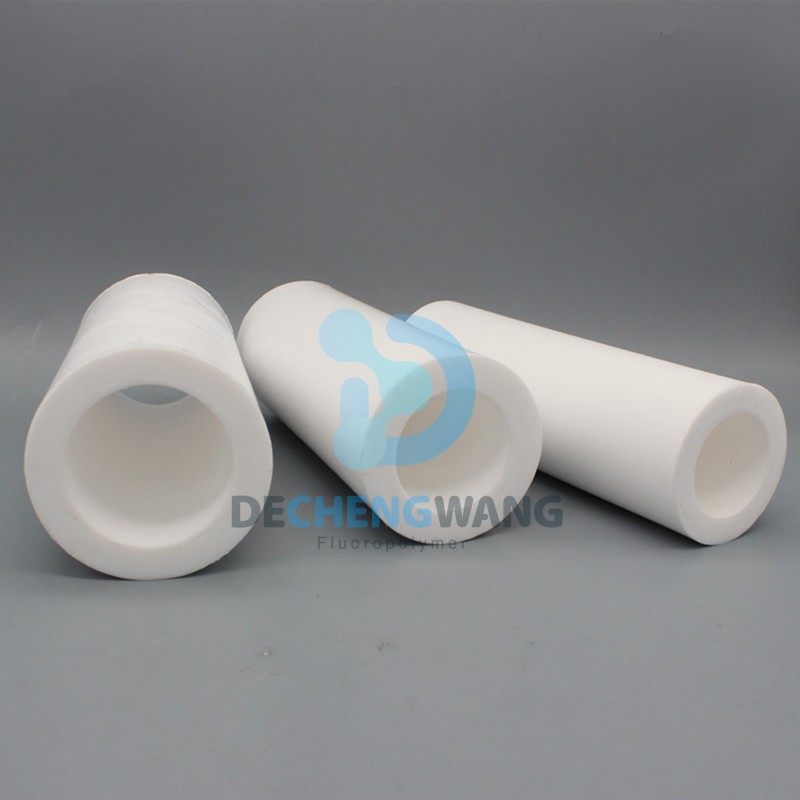

3) Трубки из ПТФЭ большого размера или с толстыми стенками
Обычно используются для изготовления уплотнительных колец, конструкционных деталей, заготовок, обработанных на станках с ЧПУ, и изоляторов.
Типичные размеры
Внутренний диаметр: 50–300 мм
Внешний диаметр: 60–400 мм
Толщина стенки: 5–40 мм
Трубки большого размера обычно изготавливаются методом литья под давлением со спеканием, а не экструзией.
Заметки о производстве трубок из ПТФЭ
✔ Экструдированные трубки из ПТФЭ
Подходят для длинных непрерывных труб
Более гибкие
Меньшие диаметры
Лучше подходят для перекачки жидкостей
✔ Формованные трубки из ПТФЭ (рукав)
Подходят для толстостенных труб и труб большого диаметра
Более высокая механическая прочность
Используются в качестве заготовок для механической обработки
Варианты длины
Экструдированные трубки: обычно 10–100 метров в рулоне
Капиллярные трубки: до 500–1000 метров непрерывной длины
Формованные трубки: обычно длиной 100–500 мм (можно заказать по индивидуальному заказу)
