Стандартные размеры втулок из PTFE и компаундных PTFE втулок: руководство для российских производителей и инженеров

Втулки из PTFE и компаундного PTFE широко применяются в российской промышленности — от нефтегазовой отрасли до химического машиностроения, гидравлики, пищевой промышленности и энергетики. Одним из наиболее частых запросов от российских клиентов является:
“Какие стандартные размеры втулок вы производите?”

В этой статье мы собрали обзор наиболее востребованных типоразмеров PTFE втулок, включая изделия из чистого PTFE и компаундные версии (с бронзой, углеродом, стекловолокном и графитом).

Это поможет инженерам, закупщикам и дистрибьюторам выбрать подходящую конфигурацию или быстро оформить индивидуальный заказ.

1.Общие требования к размерам PTFE втулок

Стандартная втулка состоит из трёх ключевых параметров:

Внутренний диаметр (ID)

Внешний диаметр (OD)

Длина (L)

Российские клиенты чаще всего запрашивают втулки в диаметрном диапазоне от 10 до 300 мм, однако возможны изделия и крупнее по индивидуальному заказу.

2.Популярные стандартные размеры PTFE втулок

Ниже приведены размеры, которые чаще всего используются в России для насосов, компрессоров, клапанов, гидравлики и оборудования непрерывного производства.

Диапазон внутренних диаметров (ID)

Обычно: 10–200 мм

Наиболее заказываемые диапазоны:

10–30 мм — для точного оборудования, малых механизмов, медицинской техники

30–70 мм — насосы, клапаны, лабораторные установки

70–120 мм — гидроцилиндры, компрессоры

120–200 мм — тяжёлое машиностроение, энергосектор

Диапазон внешних диаметров (OD)

Обычно: 20–250 мм
Популярные OD значения: 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 75 mm, 90 mm, 110 mm, 150 mm, 200 mm

Длина (L)

Стандарт: 10–200 мм
Типичные рабочие варианты:

20–40 мм — компактные узлы

50–80 мм — универсальное применение

100–150 мм — насосные и компрессорные агрегаты

200 мм и более — под заказ

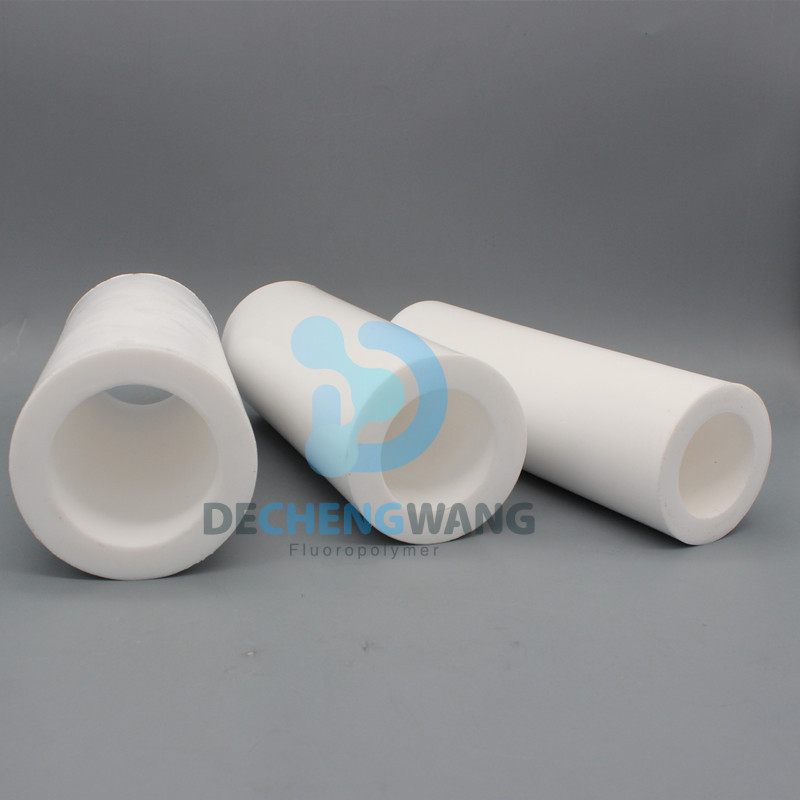

3.Стандартные размеры заготовок (труб) для изготовления втулок

Российские клиенты часто закупают PTFE втулки в виде цельных труб для последующей мехобработки на заводе.

Стандартные размеры PTFE труб-заготовок:

Внутренний диаметр заготовки (ID): 20–300 мм

Типичные размеры: 20 / 25 / 30 / 40 / 50 / 63 / 75 / 90 / 110 / 140 / 160 / 200 / 250 / 300 мм

Толщина стенки: 5–40 мм

Наиболее востребовано: 8–15 мм

Длина трубы: 100–300 мм

Возможно увеличение по индивидуальному заказу.

4.Размеры компаундных втулок (с бронзой, углеродом, стекловолокном)

Компаундные втулки из PTFE почти всегда производятся по индивидуальным размерам, но наиболее популярные диапазоны для российского рынка такие:

PTFE + Bronze (40%)

ID: 20–150 мм

OD: 30–180 мм

L: 10–120 мм

Применение: насосы, поршневые группы, компрессоры нефтегазовой отрасли.

PTFE + Glass Fiber (15–25%)

ID: 15–120 мм

OD: 25–150 мм

L: 20–150 мм

Возрастает стабильность размеров под нагрузкой — востребовано в гидравлике.

PTFE + Carbon (10–35%)

ID: 10–100 мм

OD: 20–130 мм

L: 10–100 мм

Используется в сухих и полусухих режимах трения.

PTFE + Graphite

ID: 20–200 мм

OD: 30–250 мм

L: 20–180 мм

Популярно в подшипниках скольжения и вращающихся узлах.

5.Допуски и точность изготовления

Российские клиенты часто запрашивают высокую точность обработки.
Мы обеспечиваем:

ID tolerance: ±0.05–0.1 мм

OD tolerance: ±0.05–0.15 мм

Длина: ±0.1–0.3 мм

Точность овальности: ≤0.05 мм

Поверхность: Ra 1.6–3.2 (по запросу)

Высокие стандарты обработки важны для насосов высокого давления, клапанов, дозирующих систем и аналитического оборудования.

6.Индивидуальное производство по чертежам

Если нужного стандартного размера нет, мы можем изготовить втулки:

из чистого PTFE

из бронза-наполненного PTFE

углерод-компаунда

стеклонаполненного PTFE

графитового PTFE

По техническому заданию:

✔ чертежи
✔ образец
✔ описание узла
✔ требования по точности
✔ условия работы (температура, среда, нагрузка)

7.Почему российские клиенты выбирают наши втулки

Широкий ассортимент стандартных размеров

Высокое качество PTFE сырья (virgin PTFE)

Строгий контроль геометрии

Компаундные формулы с гарантированными параметрами

Быстрые поставки и индивидуальное изготовление

Опыт работы с дистрибьюторами в России и СНГ

Заключение

Втулки из PTFE и компаундные PTFE втулки — один из самых универсальных и надёжных типов подшипников скольжения. Знание стандартных размеров и диапазонов помогает инженерам быстро подобрать нужную деталь для оборудования, а закупщикам — оптимизировать процесс заказа.

Если вам требуются стандартные втулки или индивидуальные изделия по чертежу, мы готовы предложить надёжные решения для любых условий эксплуатации.

Свяжитесь с нами

Для получения прайс-листа, консультации или технической поддержки, свяжитесь с нами — мы подберём оптимальное решение под вашу задачу.
